Насосне обладнання — це серце будь-якої автономної системи водопостачання чи опалення. Будь то глибинний насос, поверхнева станція або циркуляційний пристрій, поломка агрегату завжди призводить до серйозного дискомфорту та значних фінансових витрат на ремонт чи заміну.

Головним ворогом електромоторів залишаються нестабільні параметри електромережі. Особливо гостро ця проблема стоїть у заміській зоні та приватному секторі, де довгі лінії електропередач і старе обладнання підстанцій провокують постійні стрибки вольтажу.

Чому перепади напруги небезпечні для насосів?

Електричні насоси обладнані асинхронними двигунами, які вкрай чутливі до відхилень робочої напруги від номінальних 220В. Як завищені, так і занижені показники руйнівно діють на внутрішню структуру пристрою.

  • Знижена напруга (просадка): Коли напруга падає нижче критичної позначки (наприклад, до 170–180В), електродвигун намагається зберегти потужність і починає споживати більше струму. Це призводить до критичного перегріву обмоток, плавлення ізоляції та передчасного згоряння двигуна.

  • Підвищена напруга (стрибок): Стрімке зростання вольтажу вище 240–250В пробиває міжвиткову ізоляцію обмоток, викликаючи миттєве коротке замикання та вихід агрегату з ладу.

  • Часті імпульсні кидки: Виникають під час грози або аварій на лініях. Вони спалюють пускові конденсатори, реле тиску та електронні плати керування (особливо в сучасних насосних станціях із частотними перетворювачами).

Основні типи захисних пристроїв

Щоб убезпечити систему від аварійних ситуацій, використовують кілька різновидів захисного обладнання. Кожне з них виконує свою специфічну функцію.

1. Реле напруги

Це найпопулярніший і найдоступніший спосіб захисту. Пристрій постійно моніторить поточний вольтаж у мережі. Якщо показники виходять за встановлені межі (наприклад, нижче 190В або вище 250В), реле миттєво розриває електричне кола. Коли живлення стабілізується, відбувається автоматичне увімкнення через заданий інтервал часу.

2. Стабілізатори напруги

На відміну від реле, які просто відключають навантаження, стабілізатор вирівнює коливання в реальному часі, видаючи стабільні 220В.

  • Релейні та симісторні моделі найкраще підходять для насосів завдяки високій швидкості спрацьовування.

  • Вони захищають не лише від аварій, а й від постійної просадки напруги, дозволяючи насосу працювати на повну потужний ресурс без перегріву.

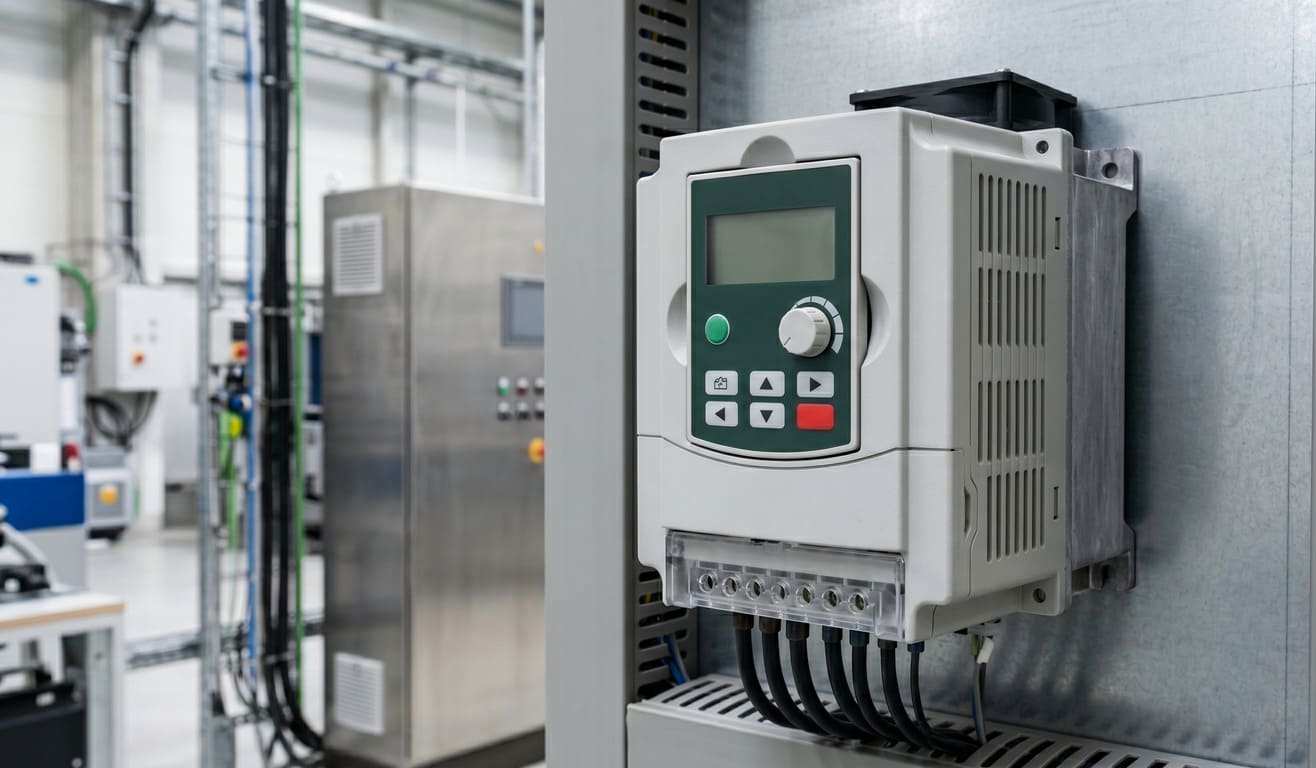

3. Блоки частотного регулювання

Сучасне високотехнологічне рішення. Частотні перетворювачі плавно запускають і зупиняють двигун, захищаючи його від гідроудару, а також інтегрують повний комплекс електронного захисту від стрибків напруги, сухого ходу та перевантажень.

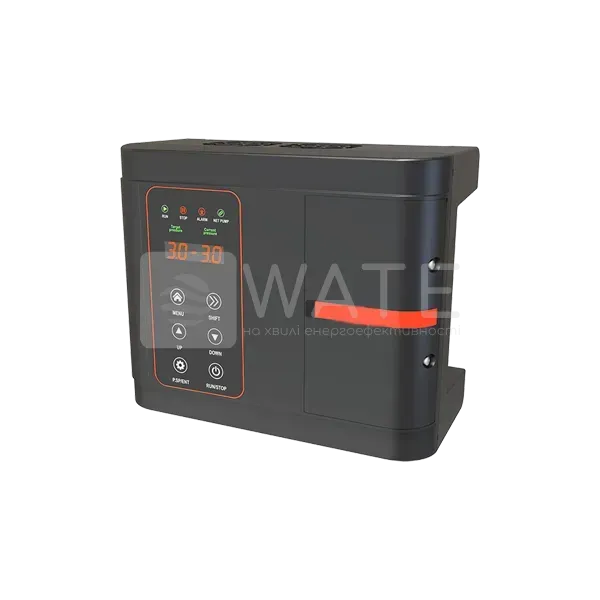

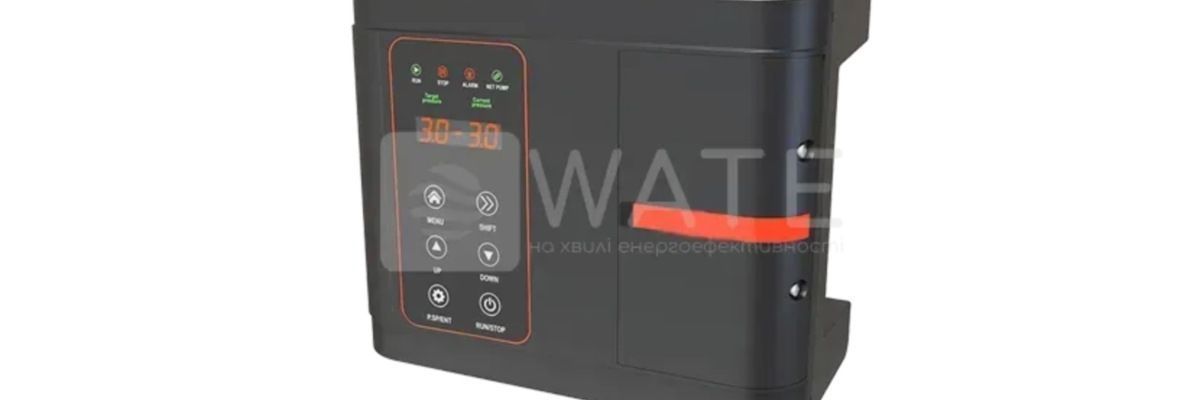

Інвертор (частотний перетворювач) для насосів PDH30-4TR75 (0,75 кВт, 380В)

Інвертор (частотний перетворювач) для насосів PDH30-4TR75 (0,75 кВт, 380В)

Надійний частотний перетворювач для плавного керування та захисту трифазних насосів від перепадів напруги, сухого ходу й гідроударів.

Детальніше

Порівняльна таблиця пристроїв захисту насосів

Тип пристрою Принцип дії Переваги Недоліки Рекомендації щодо вибору
Реле напруги Відключає живлення при виході показників за норму Компактність, доступна ціна, легкий монтаж Не вирівнює напругу, а лише вимикає прилад Ідеально для дачі або стабільних мереж зрідка з невеликими стрибками
Стабілізатор напруги Вирівнює вхідну напругу до номінальних 220В Постійна стабільна робота обладнання, захист від просадок Вища вартість, більші габарити та вага Необхідний при постійно заниженій або завищеній напрузі в мережі
Магнітний пускач з тепловим реле Захищає від перевантажень за струмом і короткого замикання Надійність у важких умовах експлуатації Не реагує на перепади напруги безпосередньо Використовується в комплексі з іншими пристроями для потужних промислових насосів

Чек-лист: як правильно обрати та підключити захист

Правильний монтаж та підбір характеристик захисної апаратури гарантують довгі роки безперебійної роботи насосної станції. Дотримуйтесь цих правил:

  1. Розрахунок пускових струмів: Пам'ятайте, що пускові струми насоса у 3–5 разів перевищують номінальні. Стабілізатор або реле купують із запасом потужності щонайменше 30–50%.

  2. Налаштування затримки часу: Для насосного обладнання на реле напруги обов'язково виставляйте затримку повторного увімкнення (не менше 2–3 хвилин). Це необхідно для того, щоб тиск у гідроакумуляторі та магістралі встиг знизитися перед наступним стартом двигуна.

  3. Захист від блискавок: Додатково встановлюйте обмежувачі імпульсних перенапруг (ПІП), які захистять дорогу електроніку під час грози.

  4. Професійний монтаж: Довіряйте підключення силової електрики кваліфікованим електрикам, оскільки надійність контактів безпосередньо впливає на безпеку експлуатації насоса у вологому приміщенні.

Комплексний підхід до захисту електромережі — це невелика інвестиція, яка повністю окупається відсутністю аварійних ситуацій і тривалим терміном служби вашого насосного обладнання
