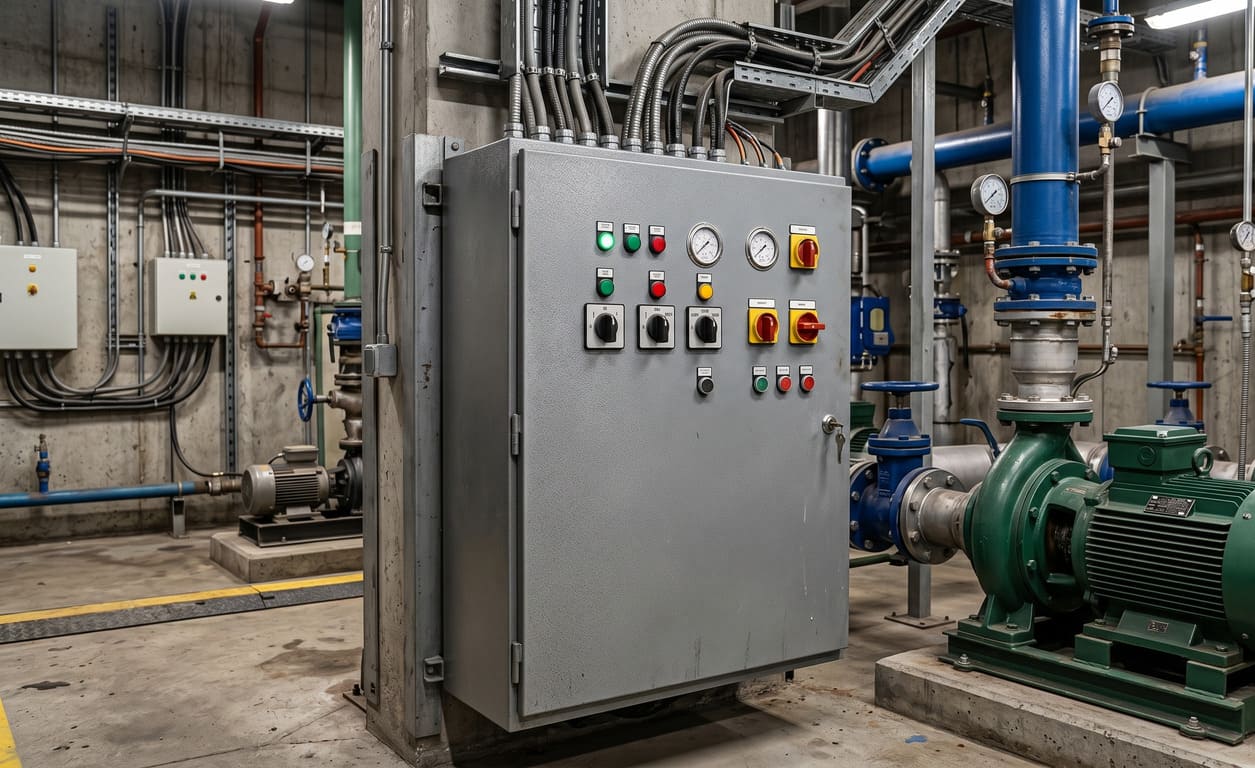

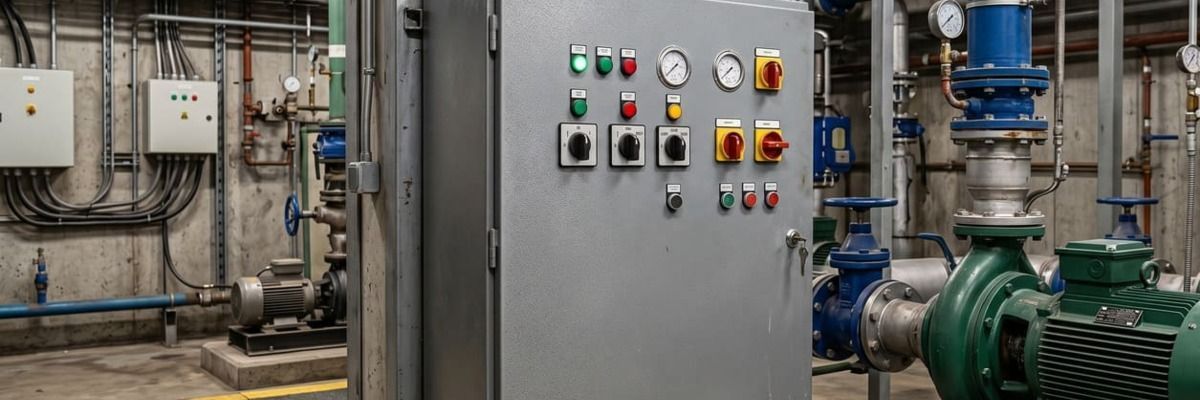

Шафа керування насосами — це електротехнічний пристрій, призначений для автоматичного або ручного керування насосним обладнанням у системах водопостачання, водовідведення, опалення, зрошення та промислових процесах. Вона забезпечує стабільну роботу насосів, захист обладнання від аварійних режимів та оптимізацію енергоспоживання.

Принцип роботи шафи керування насосами

Основою роботи шафи є контроль параметрів системи (тиск, рівень рідини, витрата, температура) та керування включенням/виключенням насосів відповідно до заданих алгоритмів.

Типовий принцип роботи виглядає наступним чином:

  1. Датчики (тиску, рівня або витрати) передають сигнал до контролера або реле.
  2. Контролер аналізує отримані дані та порівнює їх із заданими параметрами.
  3. У разі відхилення система подає команду на запуск або зупинку насосів.
  4. Виконавчі елементи (контактори, частотні перетворювачі) здійснюють комутацію силових ланцюгів.
  5. Система постійно моніторить стан роботи та при необхідності активує захист.

У сучасних шафах часто використовується мікропроцесорне керування або ПЛК (програмований логічний контролер), що дозволяє реалізувати складні алгоритми роботи та дистанційний моніторинг.

Основні функції шафи керування насосами

Шафа керування виконує широкий спектр функцій, які забезпечують ефективну та безпечну роботу насосної системи:

  • автоматичне та ручне керування насосами;
  • підтримання заданого тиску або рівня рідини;
  • чергування роботи насосів для рівномірного зносу;
  • аварійне відключення при перевантаженні або короткому замиканні;
  • захист від «сухого ходу»;
  • контроль фаз та напруги;
  • індикація стану роботи системи;
  • можливість підключення до систем диспетчеризації (SCADA);
  • енергозбереження за рахунок оптимізації роботи обладнання.

Таблиця: основні елементи шафи керування насосами

Елемент Призначення Опис роботи
Контролер (ПЛК) Управління системою Обробляє сигнали датчиків і формує команди керування
Датчики тиску/рівня Моніторинг параметрів Передають інформацію про стан системи
Контактори Комутація живлення Вмикають та вимикають насоси під навантаженням
Частотний перетворювач Регулювання швидкості Дозволяє змінювати продуктивність насоса
Автоматичні вимикачі Захист електромережі Захищають від короткого замикання та перевантаження
Реле захисту Аварійний контроль Відключає систему при небезпечних режимах
Панель керування Інтерфейс оператора Дозволяє налаштовувати та контролювати систему

Переваги використання шафи керування насосами

Використання автоматизованих шаф керування значно підвищує надійність та ефективність насосних систем. Серед ключових переваг:

  • зменшення витрат електроенергії;
  • продовження терміну служби насосного обладнання;
  • мінімізація людського фактору;
  • підвищення безпеки експлуатації;
  • можливість інтеграції в «розумні» системи керування будівлями або підприємствами.
Шафа частотного керування насосом IFD 1 M/2 1,5 кВт (230 В)

Шафа частотного керування насосом IFD 1 M/2 1,5 кВт (230 В)

Надійна шафа керування з частотним регулюванням для стабільної та економічної роботи насосного обладнання.

Детальніше
Шафа частотного керування двома трифазними насосами IFD 2 S/1,5

Шафа частотного керування двома трифазними насосами IFD 2 S/1,5 (1,5 кВт, 230 В)

Автоматизована система управління двома насосами для підтримки заданого тиску та захисту від перевантажень.

Детальніше

Висновок

Шафа керування насосами є важливим елементом сучасних інженерних систем. Вона забезпечує автоматизацію процесів, стабільну роботу насосів та захист обладнання від аварійних ситуацій. Завдяки використанню сучасних технологій керування, такі системи дозволяють значно підвищити ефективність та економічність роботи водопостачальних і промислових комплексів
